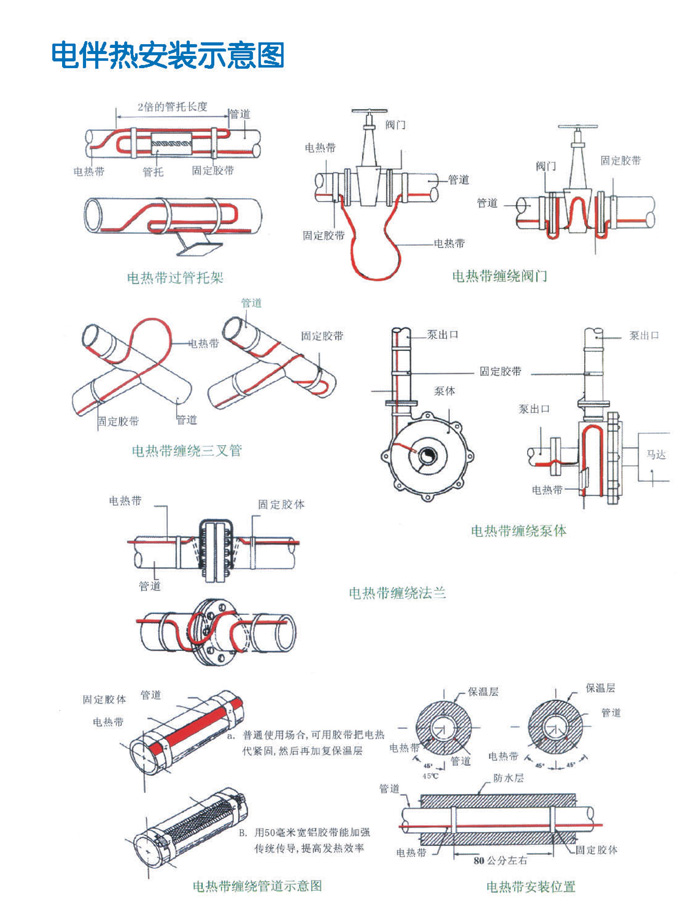

电伴热安装

产品分类：电伴热保温施工
安装电伴热带首先要通过热工设计，我们需要知道现场的条件，管道长度或储罐的容积，介质所要维持的温度，保温材料及厚度，当地的气候条件，现场能给出的电源数量及电源开关的大小以及被伴热的是什么介质的物质等条件，来确定用什么样的电伴热带以及电伴热带与管道或储罐使用比例。
订购热线：010-67981332

产品详情

安装电伴热带首先要通过热工设计，我们需要知道现场的条件，管道长度或储罐的容积，介质所要维持的温度，保温材料及厚度，当地的气候条件，现场能给出的电源数量及电源开关的大小以及被伴热的是什么介质的物质等条件，来确定用什么样的电伴热带以及电伴热带与管道或储罐使用比例。

电伴热工程的设计

(1)维持温度(Tm) (2)最低环境温度(Ta) (3)管径

(4)保温材料 (5)保温层厚度 (6)安全系数

计算热损失

Q=1.2×q×△t×k 其中：q：每米管道的热损失(w/m)

q:管道热损失(w/m，每米管道1℃温差时的热损失，查下表)。

△t：温差(△t=Tm-Ta) k：各种保温材料的导热系数(查下表)。 1.2：经验系数

例：Tm=30°C Ta=-10° C 管径=100mm 保温材料：玻璃纤维

保温材料厚度：25mm △t=Tm-Ta=30-(-10)=40 k=0.040(查下表)

q=18.87(查下表) Q=1.2×18.87×40×0.040=36.23w/m

管道热损失q(w/m，每米管道1°C温差时的热损失)

管径		保温层厚度（mm/ln）
G″	DN	10	20	25	35	50	60	70	100
1/2	15	8.86	6.73	5.7	4.59	3.94	3.61	3.28	2.95
3/4	20	10.34	7.87	6.56	5.09	4.43	3.94	3.61	3.28
1	25	12.31	9.02	7.55	5.91	4.92	4.43	4.10	3.61
1-1/4	32	14.77	10.83	8.70	6.73	5.58	4.92	4.59	3.94
1-1/2	40	17.06	12.30	10.01	7.55	6.23	5.58	4.92	3.94
2	50	19.69	14.11	11.32	8.83	7.05	6.07	5.42	4.76
2-1/2	65	23.13	16.57	13.13	9.68	7.88	6.89	6.07	5.25
3	80	27.56	19.36	15.26	11.16	9.03	7.88	6.89	5.74
3-1/2	95	30.01	21.82	17.06	12.31	10.1	8.53	7.55	6.23
4	100	34.45	24.12	18.87	13.62	10.83	9.19	8.21	6.73
4-1/2	115	37.90	26.41	20.51	14.77	11.81	10.01	8.86	7.22
5	130	41.83	29.04	22.48	16.08	12.80	10.83	9.52	7.71
6	150	49.22	33.96	26.25	18.54	14.60	12.30	10.66	8.70
8	200	63.16	43.15	33.14	23.13	18.21	15.09	13.13	10.66
10	250	77.76	52.99	40.52	28.05	21.82	18.05	15.59	12.47
12	300	91.70	625.18	47.58	32.81	25.43	21.00	17.88	14.27
14	350	100.40	68.08	51.84	35.60	27.56	23.46	19.36	15.26
16	400	114.2	77.27	58.73	40.36	31.01	25.43	21.82	17.06
18	450	128.1	86.46	65.79	44.95	34.45	28.22	24.12	18.87
20	500	141.9	98.81	72.68	49.55	37.90	31.01	26.41	20.51
24	600	169.6	114.2	86.46	58.73	44.95	37.08	31.01	24.12

储罐的热损失Q=1.2×q×△t×k×s

S：储罐的表面积m2

罐体表面的热损失q(w/ m2,每平方米1°C温差时的热损失)

保温层厚度（mm）	10	20	25	35	50	60	75	100
表面的热损失	74.8	49.7	37.7	25.1	18.6	14.9	12.6	9.3

上表的热损失基于10%的设计的余量，导热系数为0.25

各种保温材料在不同温度下的导热系数

保温材料	导热系数（w/m2.°C）
保温材料	-10°C	10°C	50°C	100°C	150°C	200°C
玻璃纤维	0.033	0.036	0.040	0.046	0.053	0.059
岩棉	0.041	0.044	0.049	0.056	0.065	0.072
矿渣棉	0.037	0.04	0.045	0.051	0.059	0.066
珍珠岩	0.043	0.047	0.052	0.060	0.069	0.077
聚氨酯泡沫塑料	0.022	0.024	0.027	0.031	0.035	0.037
聚苯乙烯泡沫塑料	0.029	0.031	0.035	0.040	0.046	0.051
硅酸钙	0.025	0.054	0.06	0.069	0.080	0.089
复合硅酸盐毡	0.022	0.0234	0.026	0.030	0.035	0.038
